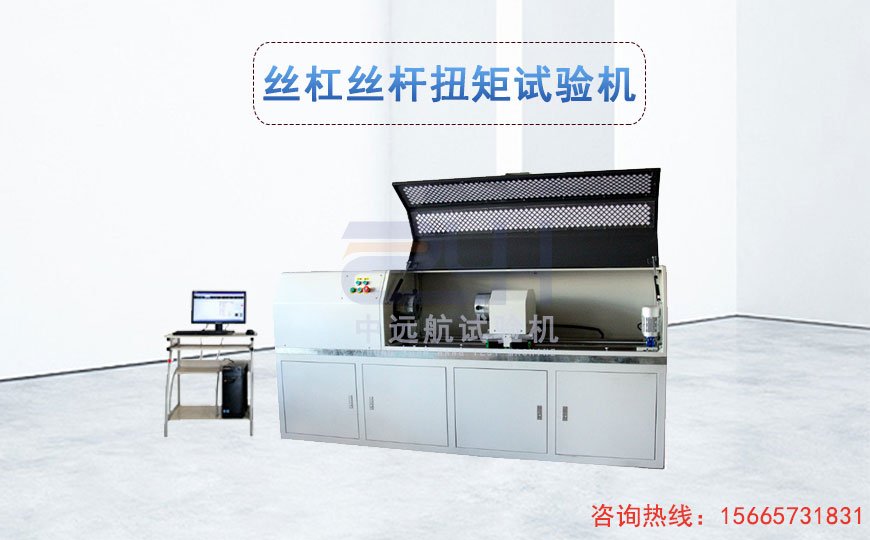

絲桿絲杠扭矩試驗機效率、反驅、回差、跑
產品分類：零部件扭轉試驗機
產品概述：機器人絲桿絲杠扭矩試驗機適用于檢測各種絲桿、絲杠的扭矩、效率、反驅、回差、跑合、位移的力學試驗。......
0531-88239268
1、微機控制滾珠絲杠傳動效率綜合測試儀包括用于加載測量試件的工作臺，用于獲取測量試件數據的電氣測量系統；
2、工作臺包括設置在床身上的伺服控制系統、模擬加載系統，所述伺服控制系統包括依次連接的傳動軸、主軸、試件絲杠、測量工作臺，所述試件絲杠固定在測量工作臺上，所述傳動軸通過主軸連接試件絲杠并帶動測量工作臺產生軸向位移；
3、模擬加載系統包括依次連接的加載工作臺、加載絲杠副，測量工作臺與加載工作臺相連，加載絲杠副對測量工作臺施加規定的軸向載荷；
4、電氣測量系統包括電氣操作臺，設置在工作臺上并與電氣操作臺連通的扭矩傳感器、拉壓傳感器、扭矩傳感器連接在傳動軸和主軸之間用于輸入轉矩的測量，拉壓傳感器設在加載工作臺上用于輸出軸向力的測量，也可選配溫度監測巡檢系統，用于測量工作臺工作狀態參數。
在完成了滾珠絲杠副傳動效率測試裝置測控系統的開發，以 VB 系統開發編寫測量軟件，Windows中文操作平臺，可以檢測材料的扭矩、扭轉角度、扭轉強度等，使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果；可實時顯示試驗過程各種相關參數圖形；可實現系統診斷并顯示診斷結果。完成測試臺的工況擬合、動態檢測、數據儲存和數據、曲線波形處理，最后在PC端輸出測試報告表格的操作。
最大試驗扭矩：0.2Nm-10Nm可定制
試驗行程：500mm可定制
試驗機級別：0.5級
扭矩測量范圍：滿量程的1%-100%
扭矩最小讀數值：0.01Nm/0.1Nm
角度分辨率：0.01°
最大扭轉角度：0-無限大
試驗轉速：0.1°-720°/min(可定制)
轉角示指相對誤差：<±0.5%
轉角示指重復性誤差：< 0.5%
試驗力示指相對誤差：<±0.5%
試驗力示指重復性誤差：<0.5%
試驗速度精度：優于示指的±1%
